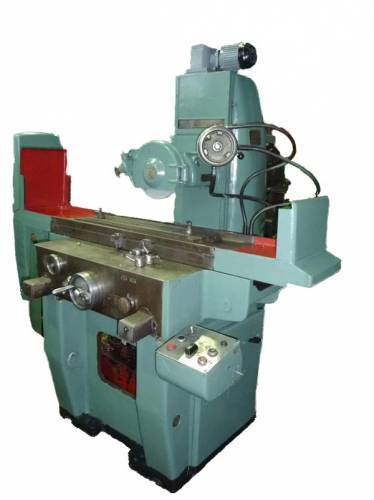

Станок плоскошлифовальный 3Г71
| Производитель плоскошлифовального станка 3Г71 Оршанский станкостроительный завод Красный борец. В 1959 году на заводе началось производство плоскошлифовальных станков высокой и особо высокой точности. В 1967 году был выпущен плоскошлифовальный станок 3711 первый в СССР металлорежущий станок особо высокой точности. Производство универсального плоскошлифовального станка модели 3Г71 с горизонтальным шпинделем началось в 1972 году. Следующими моделями, запущенными в производство были 3Е711, 3Е711В  Технические характеристики: Наибольшие размеры обрабатываемых изделий (Ш х Д х В) - 200х630х320мм, Размеры рабочей поверхности стола (ширина х длина) - 200х630мм, Наибольшее продольное перемещение стола - 710мм, Наибольшее поперечное перемещение стола - 235мм, Класс точности по ГОСТ 8-82 -В, Скорость продольного перемещения стола (макс./мин.) -5/20м/мин, Цена одного деления лимба маховичка поперечного перемещения стола -0,05мм, Поперечная автоматическая подача стола на каждый ход, (макс./мин.)-0,2/4,0мм, Цена одного деления лимба маховичка вертикальной подачи -0,001мм, Величина автоматической вертикальной подачи - 0,05 - 0,005мм, Наибольшее вертикальное перемещение шлифовальной бабки - 365мм, Ускоренное перемещение шлифовальной бабки - 0,27м/мин, Размер шлифовального круга - 250 x 32 x 76мм, Число оборотов шпинделя шлифовального круга - 2740мин-1, Общая установленная мощность всех электродвигателей - 3685кВт Габаритные размеры станка(длина х ширина х высота) - 1870х1550х1980мм, Вес станка - 2000 кг. Доступно для скачивания: Руководство к станку; Руководство по эксплуатации. | |
