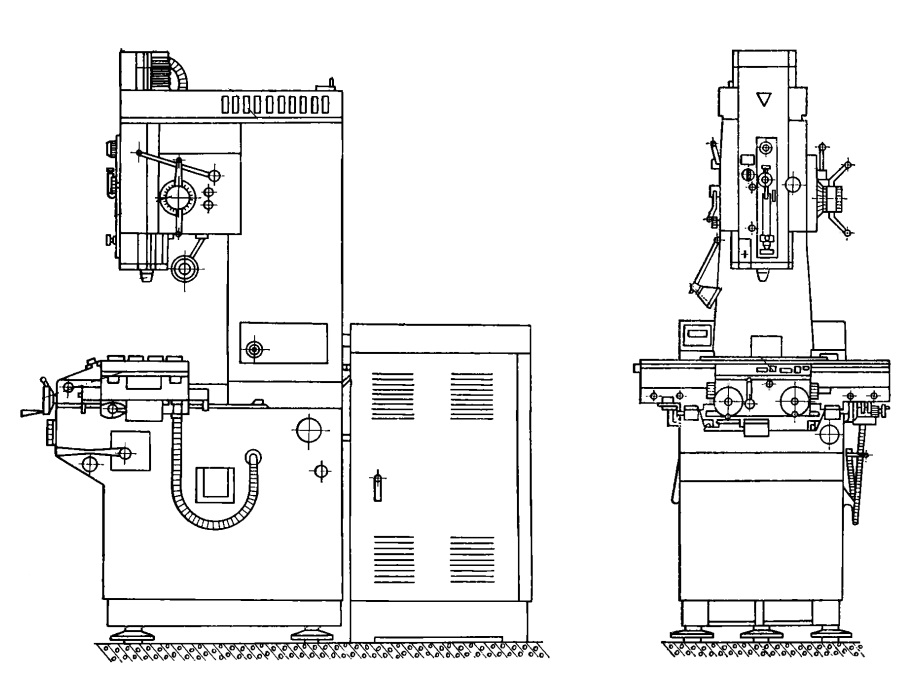

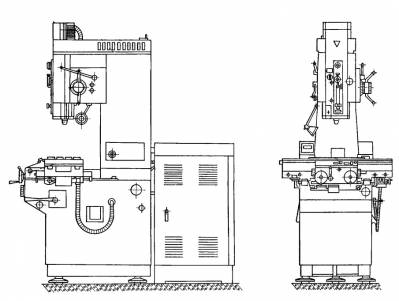

Координатно-расточной одностоечный станок 2421
Назначение технического устройства.  Координатно-расточной одностоечный станок особо точной модели 2421 с оптическй системой отсчета координат предназначен для выполнения чистовых операций в деталях массой до 150кг, где требуется особо высокая точность взаимного расположения обрабатывающих отверстий и поверхностей. Технические характеристики. Расстояние от торца шпинделя по поверхности стола, мм – 100-400 Расстояние от оси шпинделя до колонны, мм – 280 Наибольший диаметр сверления в сплошном материале, мм: — в стали – 10 — в чугуне – 12 Наибольший диаметр растачивания, мм – 80 Размеры рабочей поверхности, мм – 50х450 Наибольшая величина перемещения, мм: — продольного – 320 — поперечного – 200 Точность отсчета координат, мм – 0,001 Точность установки координат, мм – 0,002 Наибольшая допустимая масса обрабатываемого изделия, кг – 150 Габариты станка, мм: наибольший – 1890х1220х2220 наименьший – 1690х900х2020 Масса станка с принадлежностями, кг – 1855 Доступно для скачивания: Два руковдства по эксплуатации. Отсканированные, в отличном качестве и совершенно бесплатно. | |
