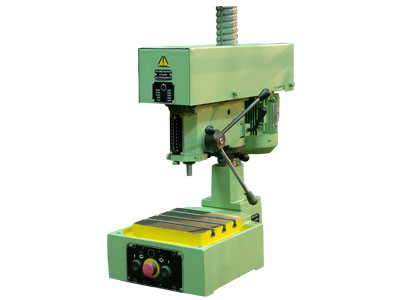

Настольно-сверлильный станок 2Н112
 Настольно-сверлильный станок 2Н112 предназначен для сверления отверстий диаметром до 12 мм и нарезания резьбы диаметром до М12 в мелких деталях из чугуна, стали и цветных сплавов. Шпиндель получает вращение от отдельного электродвигателя через клиноременную передачу. Подача шпинделя и перемещение бабки шпинделя по колонне производится вручную. Станок 2Н112 обладает простотой конструкции, следствием чего является легкость управления, надежность в эксплуатации. Технические характеристики станка 2Н112: Диаметр сверления -12 мм; Наружный конус шпинделя по ГОСТ 9953-82 - Морзе В 18; Вылет шпинделя от колонны - 190 мм; Расстояние от торца шпинделя до рабочей поверхности стола - 400 мм; Ход шпинделя - 100 мм; Размеры рабочей поверхности стола - 250х250 мм; Количество Т-образных пазов - 3; Расстояние между Т-образными пазами - 50 мм; Ширина пазов - 14 мм; Количество скоростей шпинделя - 5; Частота оборотов шпинделя - 450...4500 об./мин; Мощность главного привода - 0,55 кВт; Напряжение сети - 380 В; Габаритные размеры - 770х370х950 мм; Масса - 120 кг. Доступно для скачивания: паспорт и руководство к станку. | |
