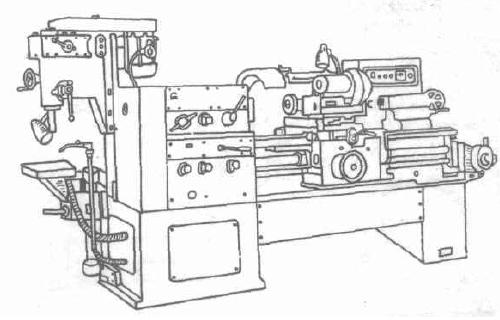

Станок токарно-комбинированный универсальный 1Д95
 Технические характеристики. Класс точности по ГОСТ 8-71 – 11 Наибольший диаметр обрабатываемого изделия над станиной, мм – 400 Наибольший диаметр обрабатываемого изделия над выемкой станины, мм – 550 Наибольший диаметр обрабатываемого изделия над суппортом, мм – 210 Наибольшая длина обрабатываемого изделия, мм -1000 Наибольший диаметр прутка, проходящего черз отверстие в шпинделе, мм – 50 Наибольшая длина хода каретки, мм – 950 Центр в шпинделе передней бабки по ГОСТ 13214-67 – Морзе6 Центр в пиноли задней бабки по ГОСТ 13214-67 – Морзе4 Конец шпинделя фланцевого по ГОСТ 12595-72 – 6К Высота резца, установленного в резцедержателе, мм – 25 Количество скоростей шпинделя – 16 Пределы чисел оборотов шпинделя, об.в мин. – 16 -1250 Количество подач: продольных – 16 поперечных – 16 Пределы подач, мм/об: продольных – 0,0028-0,078 поперечных – 0,0014-0,039 Количество нарезаемых резьб: метрических -18 модульных – 18 дюймовых – 35 питчевых – 35 Шаги нарезаемых резьб: метрических, мм – 0,5-14 модульных, модуль – 0,5-7 дюймовых, ниток на дюйм – 60-3,5 Габаритные размеры станка, мм: длина – 3000 ширина – 1200 высота – 1610 Масса станка (без электрооборудования), кг – 2030 Досутпно для скачивания: Руководство по эксплуатации. | |
